1.Khái Niệm:
Mặt bích mù là một loại mặt bích chuyên dùng để bịt kín tại vị trí cuối đường ống, nơi đang chờ để lắp đặt thiết bị hoặc mở rộng hệ thống. Khác với các loại mặt bích có lỗ ở giữa để cho dòng chảy đi qua, mặt bích mù hoàn toàn không có lỗ – đóng vai trò như một “nắp đậy” kín đáo, tháo lắp theo kiểu lắp bu lông dễ dàng.
Mặt bích mù inox đặc biệt được ưa chuộng trong các hệ thống đòi hỏi độ bền cao, chống ăn mòn, như ngành hóa chất, xử lý nước và dầu khí.
2.Cấu tạo và nguyên lý hoạt động của mặt bích mù inox:

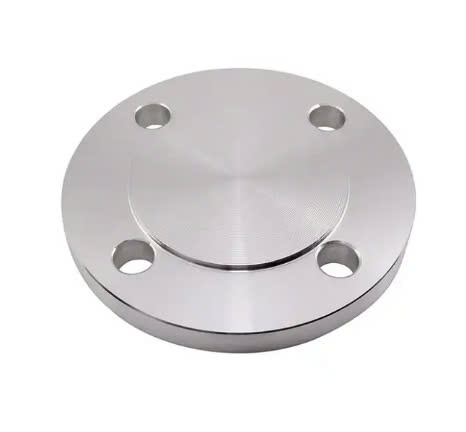

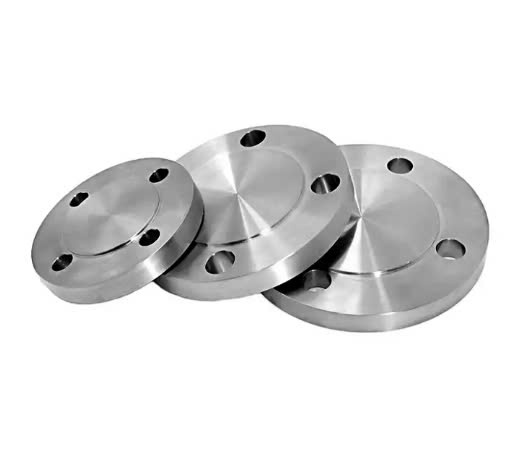

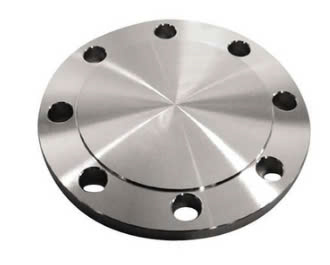

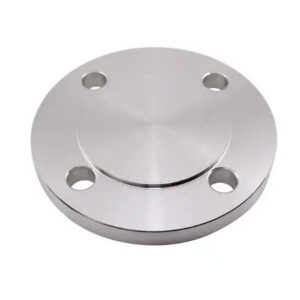

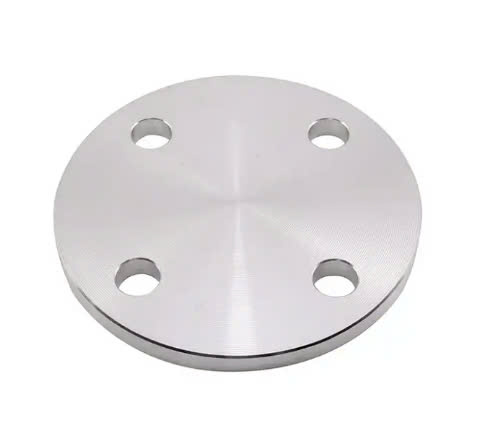

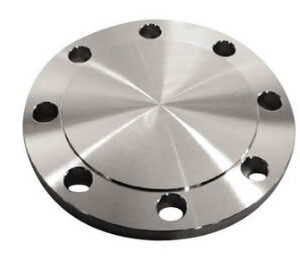

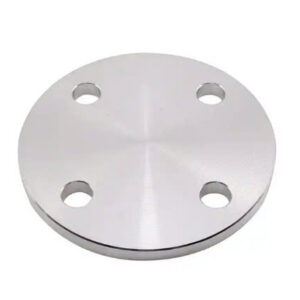

Mặt bích mù có cấu tạo đơn giản, gồm một đĩa tròn dày bằng kim loại, với các lỗ bulong xung quanh viền để lắp ghép với mặt bích đối ứng. Vật liệu phổ biến nhất là thép không gỉ (inox 304, inox 316).
Lỗ bu lông của bích mù được thiết kết dựa trên các tiêu chuẩn của mặt bích .
3.Nguyên lý hoạt động:
Nguyên lý hoạt động của mặt bích mù rất đơn giản. Khi lắp đặt vào đầu ống inox công nghiệp, nó tạo thành một điểm bịt kín tuyệt đối không cho dòng chất lỏng hoặc khí đi qua. Nhờ cấu tạo kín và khả năng chịu áp tốt, mặt bích mù thường được dùng để:
- Chặn dòng tạm thời hoặc lâu dài.
- Thử áp hệ thống.
- Dễ dàng tháo lắp kiểm tra hoặc bảo trì hệ thống ống.
Thông số kỹ thuật của mặt bích mù
Dưới đây là chi tiết thông số kỹ thuật của bích đặc inox:
- Kích thước có sẵn: DN15 – DN300
- Vật liệu: inox 304, Inox 316
- Tiêu chuẩn: BS, JIS, ANSI, DIN
- Kiểu kết nối: Bắt bu lông
- Chủng loại: Mặt bích mù
- Môi trường làm việc: Hoá chất, xử lý nước, dầu khí,….
- Xuất xứ: Trung Quốc
Yêu cầu kỹ thuật khi lắp đặt mặt bích mù inox:
Dưới đây là các yêu cầu kỹ thuật khi lắp đặt nhằm đảm bảo an toàn, độ kín khít và hiệu quả vận hành trong hệ thống đường ống:
Chuẩn bị trước khi lắp đặt
Kiểm tra mặt bích mù inox
- Đảm bảo không bị cong vênh, nứt vỡ, ăn mòn hoặc dính dầu, bụi bẩn.
- Kiểm tra kích thước tiêu chuẩn phù hợp với mặt bích đối nối.
Kiểm tra gioăng
- Loại gioăng phải tương thích với môi chất và áp lực làm việc.
- Bề mặt phải phẳng, không rách hoặc biến dạng.
Kiểm tra bu lông, đai ốc
- Đủ số lượng, đúng cấp bền, không bị rỉ sét hoặc mòn ren.
- Chọn chiều dài bu lông phù hợp để lắp xuyên qua cả 2 mặt bích và bắt đủ đai ốc.
Căn chỉnh và lắp đặt
Căn chỉnh đồng tâm
- Mặt bích mù phải đồng tâm hoàn toàn với mặt bích đối nối để tránh rò rỉ và lệch lực siết.
- Dùng đòn bẩy, nêm hoặc thiết bị nâng để định vị chính xác nếu là mặt bích lớn.
Đặt gioăng đúng vị trí
- Không để gioăng lệch hoặc gập mép.
- Không bôi dầu lên gioăng nếu không được nhà sản xuất cho phép (vì có thể làm mất tính đàn hồi và gây rò rỉ).
Siết bu lông theo hình sao (chữ thập)
- Siết dần từng bu lông đối xứng, từ lực nhẹ đến lực chuẩn.
- Dùng cờ lê lực (torque wrench) để kiểm soát mô-men siết đúng khuyến cáo.
Kiểm tra sau lắp đặt
-
- Dùng áp suất thử nghiệm (thường là 1.5 lần áp suất làm việc) để kiểm tra rò rỉ.
- Quan sát xung quanh bề mặt tiếp xúc và lỗ ren bu lông.
- Đặc biệt với mặt bích kích thước lớn (DN > 400), cần kiểm tra độ phẳng sau khi siết vì quá lực có thể làm biến dạng.
- Ghi lại thông tin về mô-men siết, loại gioăng, vật liệu mặt bích để phục vụ bảo trì sau này.
- Lập lịch kiểm tra lại định kỳ nếu hệ thống làm việc trong môi trường khắc nghiệt (nhiệt độ cao, axit, áp suất cao…).
Ứng dụng của mặt bích mù trong công nghiệp
Chi tiết ứng dụng bích đặc inox trong công nghiệp:
- Dầu khí: Trong các hệ thống đường ống dẫn dầu, khí, hóa chất.
- Hóa chất: Các nhà máy hóa chất, nơi có các loại axit, bazơ, muối ăn mòn.
- Cấp thoát nước: Hệ thống cấp thoát nước thải trong khu công nghiệp, dân cư.
- Xây dựng: Trong các công trình xây dựng dân dụng và công nghiệp.
- Hệ thống lò hơi, lò sưởi: Các hệ thống làm việc ở áp suất và nhiệt độ cao.
