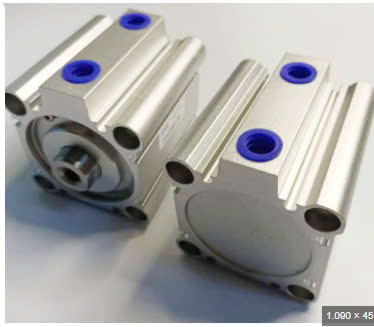

Xy Lanh Từ TG63*50S :
CÁCH TÍNH LỰC ĐẨY :– Ví dụ mình xin chọn xi lanh khí nén TG63*50s và mình có các thông số như sau:
Đường kính trong xi lanh: 63mm (thể hiện ở dòng Cylinder inside diameter)
Đường kính của Piston (hay còn gọi là Ty) xi lanh: 20mm (thể hiện ở dòng External diameter of piston rod)
Ở dòng Compression are Cm² đó là lực trung bình cho 1 kgf/cm², tức là mình dùng áp suất 1 kgf/cm² để kích hoạt xi lanh TG63 thì xi lanh sẽ thụt ra với lực đẩy là 31,17 (1 x 31,17 = 31,17) và với lực rút về là 28,03 (1 x 28,03= 28,03)
Tương tự như vậy mình sẽ đưa áp suất khí nén 3 kgf/cm² và kích hoạt xi lanh TG63 thì xi lanh sẽ sinh ra lực đẩy là (3 x 31,17 =93,51) và rút về với lực 84,09 (3 x 28,03 = 84,09).
Trường hợp đưa áp suất là 4,2 kgf/cm² kích hoạt xi lanh TG63 thì xi lanh sẽ sinh ra lực đẩy là 130,9 (4,2 x 31,17= 130,9 ) và rút về với lực 117,7 (4,2 x 28.03 = 117,7).
Thông qua bảng tính lực đẩy ở trên thì áp suất sẽ quyết định hoàn toàn đến lực đẩy cũng như lực kéo về cùa xi lanh, áp suất càng cao thì lực sinh ra càng lớn và ngược lại. Còn tốc độ của xi lanh khi đẩy ra và kéo về được quyết định bởi lưu lượng.
Mình đã giới thiệu sơ qua về cấu tạo xy lanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén cho phù hợp, trên đây chỉ là các thông số thảm khảo .https://thietbitudonghoavp.com/san-pham/汽缸-xy-lanh-tu-tg6350s/
