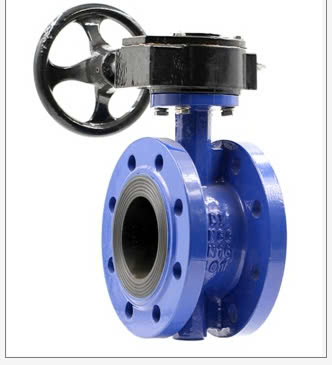

1. Mô tả van bướm mặt bích
Van bướm mặt bích là dạng van bướm được đúc liền 2 mặt bích trên thân của van bướm. Nó hoạt động như dạng van bướm thông dụng chỉ khác nhau ở phần kết nối với đường ống.
Van bướm 2 mặt bích được dùng để điều tiết và đóng mở lưu chất trong đường ống bằng cánh xoay cánh bướm theo các góc độ khác nhau.
Tại sao các hệ thống lại dùng đến van bướm mặt bích, công dụng của van bướm 2 mặt bích?
- Van cánh bướm mặt bích giúp vị trí lắp đặt đơn giản và dễ dạng hơn
- Áp lực của van bướm 2 mặt bích cao hơn nhưng loại van bướm wafer
- Độ chắc chắn khi lắp đặt lên đường ống
- Độ chính xác tuyệt đối
2. Thông số van bướm mặt bích
- Size van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN1000
- Nguyên liệu thân: Gang, thép, inox
- Nguyên liệu đĩa: Gang, thép, inox
- Nguyên liệu đệm: EPDM, thép không rỉ, wcb
- Nhiệt độ: – 10 độ C ~ 300 độ C (tùy vào vật liệu van)
- Áp suất làm việc: 10bar, 16bar, 25bar
- Kết nối điều khiển: Tay quay, tay gạt, mô tơ điện, bộ điều khiển khí nén.
- Kết nối đường ống: Mặt bích Jis10k, BS, DIN
- Môi trường: Nước, khí, hơi nóng, hóa chất, xăng dầu…
3. Cấu tạo và nguyên lý làm việc van bướm mặt bích
*Cấu tạo van bướm mặt bích
Van bướm mặt bích có cấu tạo đơn giản gồm phần van bướm mặt bích, phần điều khiển tay gạt hoặc tay quay.
Phần van bướm mặt bích là phần quan trọng nhất của van, đây là phần đúc liền 2 mặt bích với thân van bướm. Nhiệm vụ của phần van bướm giúp các dòng lưu chất lưu thông trực tiếp qua van có tác dụng đóng mở, ngăn hoặc cho dòng chất đi qua hệ thống đường ông.
Phần van bướm 2 mặt bích được là từ nhiều chất liệu khác nhau như : gang, inox, thép… với đầy đủ các kích thước van từ DN50 đến DN1000. Van có thể lắp nhiều bộ điều khiển khác nhau thông thường là lắp kiểu tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.
Van được thiết kế kiểu lắp bích vì thế khi kết nối với các hệ thống đường ống van giúp các đường ống không bị rò rỉ, tạo sự chắc chắn khi vận hành các hệ thống như : xử lý nước sạch, nước thải, các môi trường có chất ăn mòn, các khu công nghiệp, nông nghiệp, sử dụng trong các nhà máy dược phẩm, thực phẩm…
*Nguyên lý làm việc van bướm mặt bích
Tùy vào từng bộ điều khiển mà cách vận hành van bướm mặt bích sẽ khác nhau nhưng nguyên lý chung của van vẫn theo nguyên lý xoay góc. Khi sử dụng bộ điều khiển (cấp năng lượng cho bộ điều khiển hoạt động) quay theo 1 góc (như 90 độ) cánh bướm sẽ quay theo (bộ điều khiển kết nối với bướm bằng trục van) tạo ra quá trình mở van và ngược lại.
4. Ứng dụng van bướm mặt bích
Van bướm mặt bích có nhiều ưu điểm như đóng mở nhanh bằng tay, đa dạng về kiểu điều khiển, kết nối kiểu mặt bích chắc chắn chống rò rỉ vì thế van sở hữu nhiều các ứng dụng khác nhau phù hợp với các ngành công nghiệp hiện nay.
Van bướm mặt bích do đa dạng về kích thước nên sử dụng được hệ thống xử lý nước lớn như nhà máy nước sạch, thải… đầm, hồ, sông, hệ thống thủy điện… Các khu công nghiệp, hệ thống dân sinh, các nhà máy chế biến, nhà máy giấy, điện, nhà dung dịch, lọc dầu, ngành HVAC…
Ngoài ra van còn ứng dụng trong các lĩnh vực nông nghiệp, lĩnh vực dược phẩm, thực phẩm và một số ngành có liên quan.
