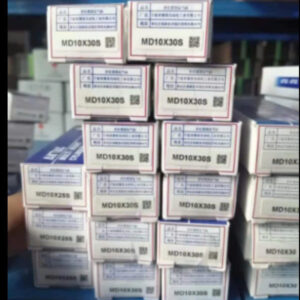

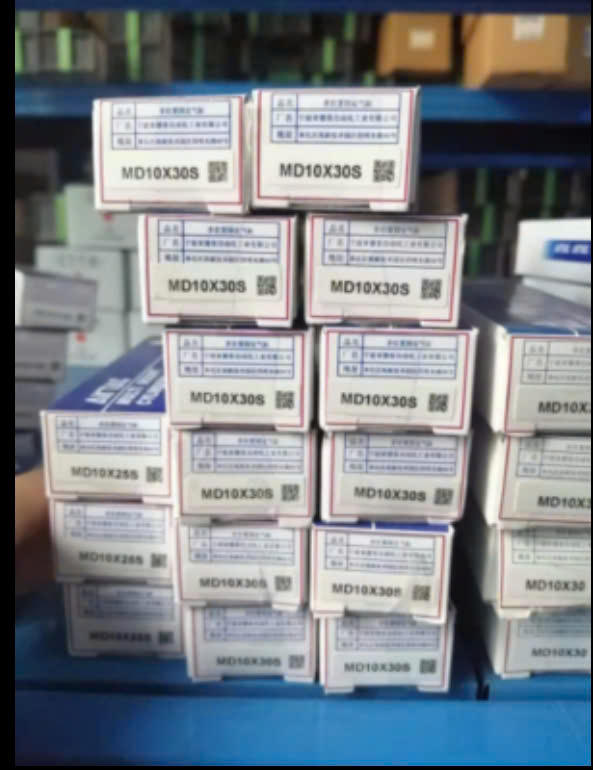

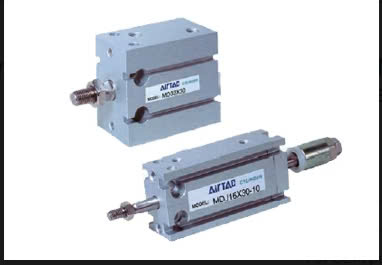

亚德客气缸 Xy Lanh Airtac MD10x30S, Dạng Mini, Đường Kính 10mm, Hành Trình 30mm.

Liên hệ báo giá

Xi lanh Airtac MD10x30S, hành trình 30mm, đường kính trục 10mm, có từ tính :

  • Mã sản phẩm: MD10×30S
  • Đường kính piston: 10 mm
  • Hành trình: 30 mm
  • Loại xi lanh: Tác động kép (Double acting)
  • Kiểu lắp: Đa năng (Multi-mount)
  • Ren cổng khí: M5×0.8
  • Tốc độ hoạt động: 30 – 500 mm/s
  • Áp suất làm việc: 0.15 – 1.0 MPa (22 – 145 psi)
  • Nhiệt độ hoạt động: -20°C ~ 70°C
  • Loại đệm: Bumper (có đệm giảm chấn)
  • Tính năng đặc biệt: Phiên bản có từ tính (Sensor-ready)

xi lanh khí mini, MD10x30S, xy lanh Airtac, xi lanh có từ tính, xy lanh hành trình 30mm, mini pneumatic cylinder, Airtac compact cylinder

CTY TNHH THIẾT BỊ TỰ ĐỘNG HÓA VP

 Số nhà 37 ngõ 2, đường Lê Thanh Nghị, Phường Liên Bảo, Thành phố Vĩnh Yên, Vĩnh Phúc, Việt Nam

thietbitudonghoavp@gmail.com

Zalo Mr Sơn

0931.110.985

Zalo Mrs Kim Tuyến

0375.409.919

Zalo Tu Dong Hoa

0818.324.126

Thông tin chung xi lanh Airtac MD10x30S:

  • Kiểu chuyển động: Double acting type
  • Nguồn sử dụng: Khí nén (Được lọc bằng bộ lọc 40 µm)
  • Áp suất vận hành: 0,15~1,0MPa(22~140psi)
  • Áp suất thử nghiệm: 1,5MPa
  • Nhiệt độ °C: -20~70
  • Phạm vi tốc độ mm/giây: 50 – 500
  • Loại đệm: Bumper
  • Hành trình đệm: 0
  • Ren trục: None
  • Kích thước Port: M5*0.8

Thông số kỹ thuật xi lanh Airtac MD10x30S:

  • Loại xi lanh: Multi-mount Cylinder
  • Dòng sản phẩm: MD10 Series
  • Đường kính trục (mm): 10
  • Loại đệm: Bumper
  • Hành trình (mm): 30
  • Điều chỉnh hành trình (mm): Không
  • Từ tính: Có từ tính
  • Kiểu lắp đặt: Tiêu chuẩn

🛠️ HƯỚNG DẪN LẮP ĐẶT – XI LANH KHÍ NÉN AIRTAC MD10x30S

✅ 1. Chuẩn bị trước khi lắp đặt

  • Đảm bảo xi lanh MD10x30S đúng với thông số kỹ thuật yêu cầu (đường kính 10mm, hành trình 30mm).

  • Kiểm tra sản phẩm không bị hư hỏng cơ khí, trầy xước, biến dạng.

  • Chuẩn bị nguồn khí nén sạch, khô (nên dùng bộ lọc khí + bôi trơn – FRL).

  • Áp suất làm việc: 0.15 – 1.0 MPa (khuyến nghị 0.5 MPa).

  • Kiểm tra đúng kiểu ren kết nối khí: M5x0.8.

🧰 2. Dụng cụ cần thiết

  • Cờ lê mở đầu nối khí

  • Dây hơi phù hợp đường kính

  • Giá đỡ hoặc gá xi lanh (nếu cần)

  • Cảm biến (nếu dùng loại có từ tính)

🔩 3. Lắp đặt cơ khí

  • Cố định xi lanh bằng lỗ gắn phía thân hoặc giá đỡ đặc biệt tùy không gian lắp đặt.

  • Đảm bảo trục piston chuyển động thẳng hàng, không bị lệch.

  • Không được tác động tải ngang trực tiếp lên đầu piston – nếu có tải ngang, cần dùng bạc trượt/linear guide để hỗ trợ.

🔌 4. Kết nối khí nén

  • Gắn đầu nối ren M5x0.8 vào 2 cổng khí.

  • Dùng dây khí mềm (thường Φ4) nối với van điều khiển khí nén.

  • Kiểm tra kín khí trước khi cấp nguồn áp.

  • Nên dùng van tiết lưu nếu cần điều chỉnh tốc độ hành trình.

📍 5. Gắn cảm biến (nếu có)

  • MD10x30S là loại có từ tính, cho phép gắn cảm biến hành trình.

  • Trượt cảm biến vào rãnh trên thân xi lanh.

  • Cố định bằng vít, căn chỉnh đúng vị trí cần dừng.

  • Kết nối cảm biến với bộ điều khiển (PLC, relay…).

⚠️ 6. Lưu ý vận hành an toàn

  • Không vận hành xi lanh vượt quá hành trình 30mm.

  • Không sử dụng nếu piston bị kẹt, chuyển động không trơn tru.

  • Không tháo rời xi lanh khi đang cấp khí.

  • Thường xuyên kiểm tra rò rỉ khí và vệ sinh đầu nối.

🧽 7. Bảo trì định kỳ

  • Sau 500.000 – 1.000.000 lần vận hành, kiểm tra phớt và bề mặt trượt.

  • Bôi trơn định kỳ bằng dầu bôi trơn khí chuyên dụng (nếu hệ thống không có bộ bôi trơn).

  • Kiểm tra lại vị trí cảm biến nếu hoạt động sai lệch.

📌 Ghi chú:

    • Hướng dẫn áp dụng cho model MD10x30S, các model tương đương như MD10x20S, MD10x40S cũng áp dụng tương tự.

    • Nếu sử dụng trong môi trường đặc biệt (nhiệt độ cao, bụi, ẩm…), cần chọn phiên bản chuyên dụng hoặc lắp thêm phụ kiện bảo vệ.
